COMBILOG: Präzise Messwerterfassung, einfache Steuerung, über 15 jahre bewährt im Einsatz
COMBILOG 1020
Der Combilog 1020 ist der erfolgreiche Vorgänger des Combilogs 1022. Der Combilog 1020 ist einer der beliebtesten Datenlogger innerhalb der Umweltmesstechnik. In mehreren tausend Anwendungen hat er unseren Kunden ein einfaches und genaues Aufnehmen Ihrer Messdaten ermöglicht.
In Bezug auf die Genauigkeit und Stromverbrauch ist er seinem Nachfolger ebenbürtig. Verglichen mit anderen Datenloggern, ist er in der Anwenderfreundlichkeit seinen Konkurrenten immer noch voraus.
- technische Spezifikation
- Ausführungen
- Analoge Eingänge: 8 x , für Strom-, Spannungs- und Widerstandsmessungen;
16 Bit A/D Wandlung,
Anschluss in 2-, 3- oder 4-Leitertechnik bzw. single-ended
oder differenziell - Auflösung: 0,003...0,03 %, bereichsabhängig
- Genauigkeit: 0,01...0,3 %, bereichsabhängig
- Linearität: 0,01 %
- Temp. drift: 25 ppm/K: 2 ppm/K mit Driftkorrektur
- Bereiche: ±6,25 mV...±10 V; 62,5 μA...25 mA; 200 Ω... 20 kΩ
- Digitale Eingänge: 6 x I/O Port, für Frequenzmessung, Zähler, Status u. spez. Gray Code;
max. 18 V DC bzw. max. 2 kHz - Digitaler Ausgang: Open Collector, max. 18 V DC bzw. 100 mA
- Schnittstellen: 1 x RS232, 1 x RS485; im ASCII- oder PROFIBUS- Format, Baudrate max. 38.400 Bit/s
- Datenspeicher: Interner RAM Speicher 256 kB.
PCMCIA Slot für optionale RAM-Erweiterung mittels SRAM CARD bis 6 MB, bzw. für Einsatz von Flash Cards bis 16 MB als Daten Shuttle - Anzeige: LDC, 2 x16 Charakter, Kontrast einstellbar
- Versorgung: 10...18 V DC, je nach Konfiguration ab 7 mW
- Betriebstemperatur: -30...+60 °C; Lagerung: -30...+85 °C
- Bauform: Aluminium/Kunststoffgehäuse für Normschienenmontage 35 mm, nach EN 50022
- Abmessungen: 189 x 90 x 83 mm (B x H x T)
- Gewicht: ca. 720 g
- merken 1020.2000Datenlogger in kompakter Bauform, mit integriertem Display und Speichermodul für PCMCIA Speicherkarten.
- merken 112Konfiguration des Combilogs
- merken 1029.3001Comgraph; Software zur Datenübernahme vom Combilog direkt oder über Modem/GSM/GPRS und Archivierung inkl. tabellarischer und grafischer Auswertung

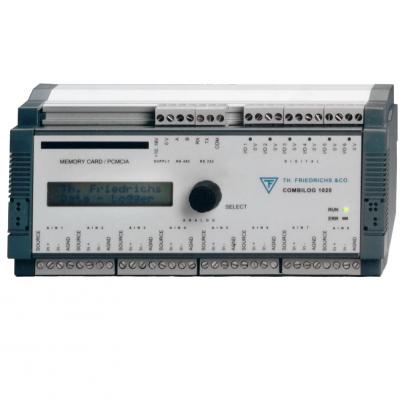

Combilog 1020

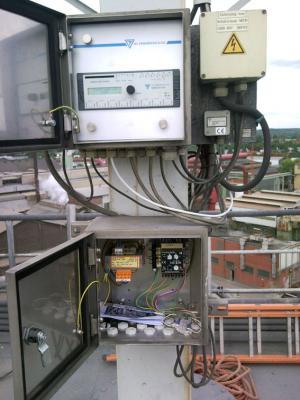

Combilog im Einsatz
Der Combilog 1020 in einer typischen Anwendung.
Das Gehäuse wurde individuell angepasst.
