Windkanal

TF8420n3

Im Windkanal können konventionelle Cupanemometer und Ultraschallanemometer kalibriert werden. Die offene Bauart, mit der Messstrecke im Ansaugweg, ermöglicht kompakte Abmaße. Durch die kompakten Abmaße ist der Windkanal für den Einsatz in relativ kleinen Räumen gut geeignet. Durch die strömungsoptimierte Bauweise wird innerhalb des Messbereichs eine nahezu turbulenzfreie Strömung erzeugt. Als Antrieb dient ein thyristorgeregelter Gleichstrommotor, der über einen weiten Drehzahlbereich regelbar ist. Eine Anlaufmessung ist ab 0,15 m/s möglich. Die maximale Windgeschwindigkeit innerhalb des Messbereiches beträgt 50 m/s.

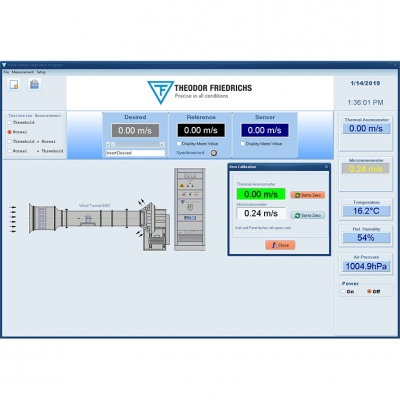

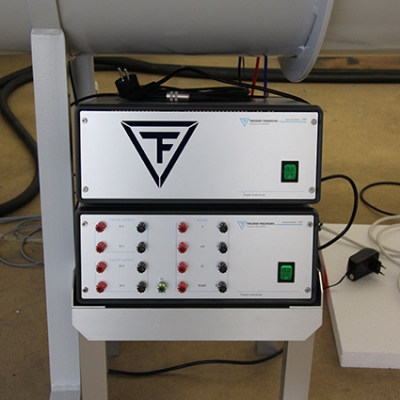

Je nach Kundenanforderung kommen unterschiedliche Referenzmessgeräte (Differenzdruckmesser, thermische Anemometer, Laser-Doppler Anemometer) und Zubehörkomponenten (Prüflingadapter, PC, Drucker, Bildschirm usw.) zum Einsatz. Ebenso werden kundenspezifische Softwarelösungen zum teil- oder vollautomatisierten Betrieb angeboten.

Wir sind stolz darauf, dass Wetterdienste weltweit unsere Kanäle zur Kalibrierung einsetzen.

Für ein Beispiel wie ein typisches Prüflabor aussehen kann, laden Sie sich bitte die Datei Roomlayout herunter.

  • technische Spezifikation
  • Ausführungen
  • Messbereich: 0,15...50 m/s
  • Entspr. Re.-zahl: 0,65 x 10⁴...2,15 x 10⁶
    (bei pL = 1013 hPa und tL = 20 °C)
  • Turbulenzgrad (bei einer Auflösung von 0,5 Hz gemessen): bei v = 3 m/s: ± 0,4 %
    bei v = 10 m/s: ± 0,4 %
    bei v = 40 m/s: ± 0,3 %
  • Antriebsleistung: 40 kW
  • Regelung: Thyristor
  • Stromanschluss: 230/400 V 50 Hz AC/3 Ph,
    max. 50 kVA
  • Gewichte: Windkanal inkl. Antrieb: ca. 1400 kg
    Schaltschrank: ca. 245 kg
zurück weiter

8420

TF8420

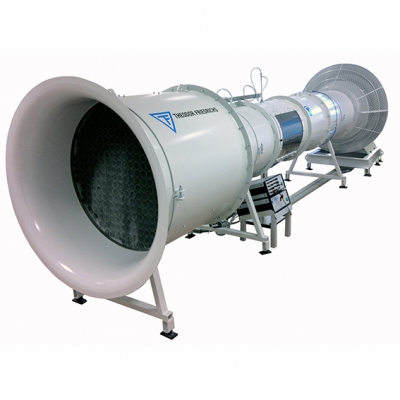

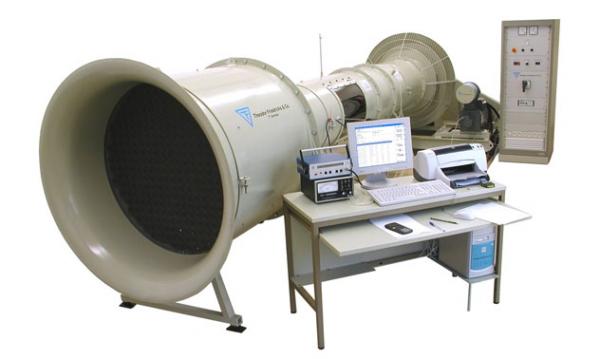

Windkanal

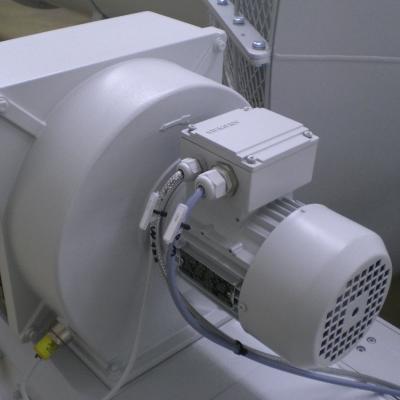

P8420windkanal4

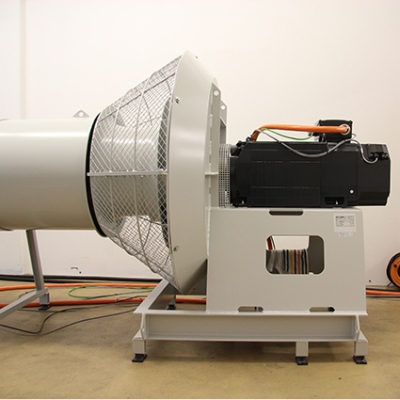

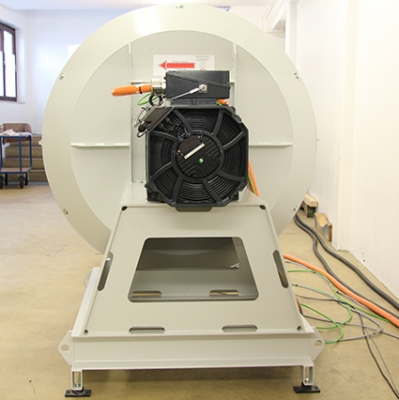

Motor

8420

P84203

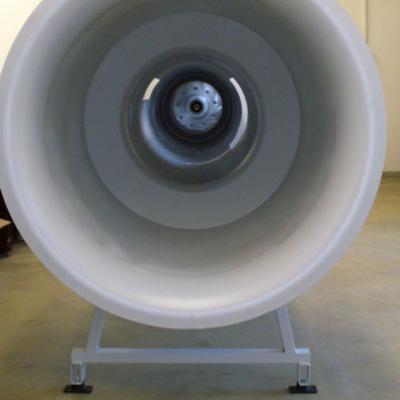

Ansaugdüse

8420

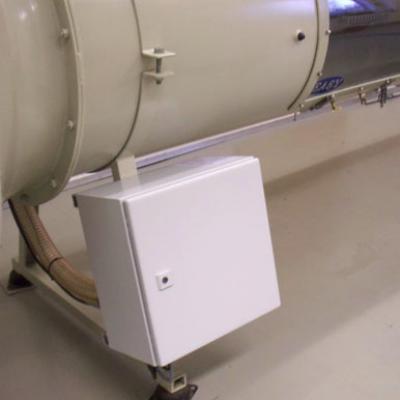

P84205

8420

P84201

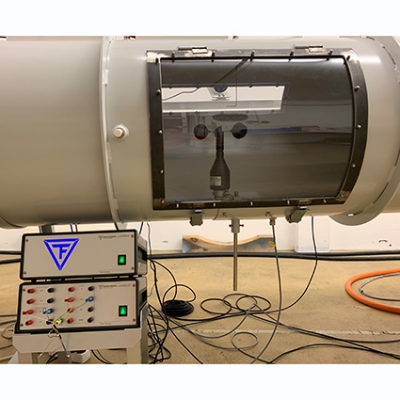

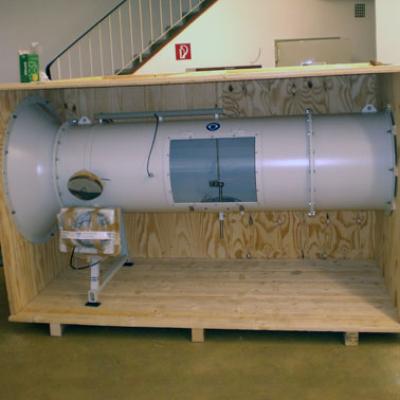

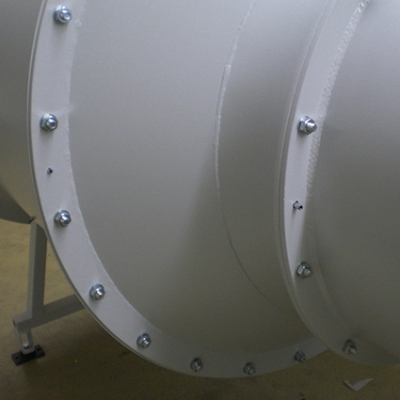

Einzelsektion 2, Messstrecke mit Wartungsklappe, fertig zum Transport

8420

P8420Keilriemenantrieb

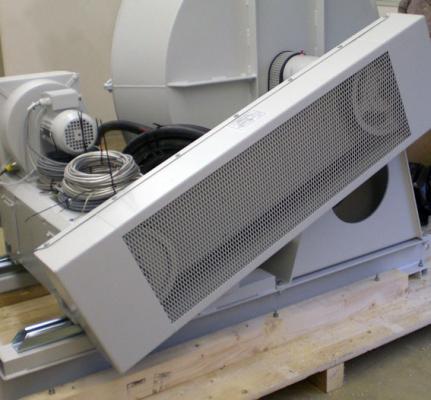

Keilriemenantrieb

8420

P8420Einzelsektion3

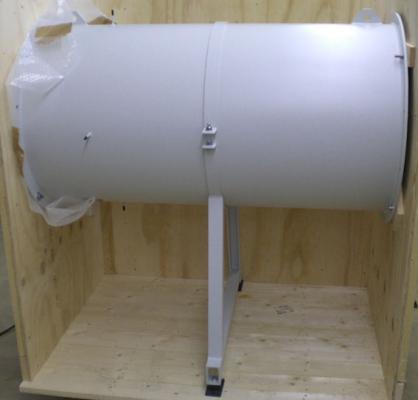

Einzelsektion 3, fertig zum Transport

8420

P8420Radialgeblse

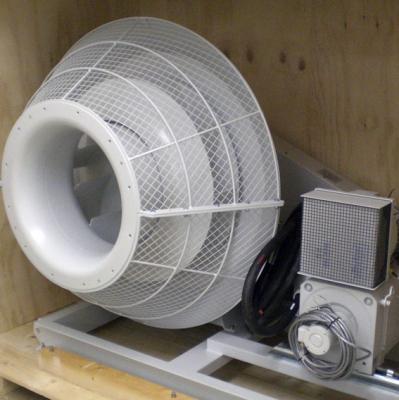

Radialgebläse

8420

TF8420AUfbaubersichtZG3

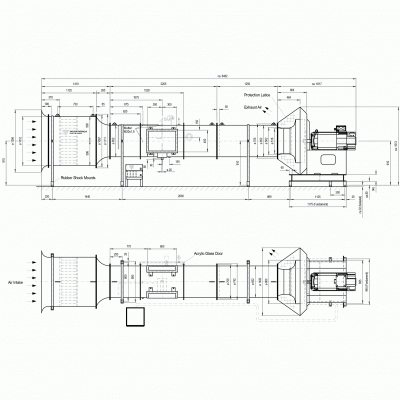

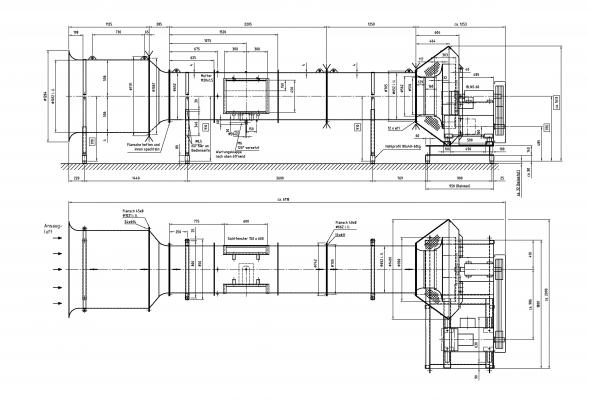

Maßbild
