Anemometer zur Bestimmung der Windgeschwindigkeit und Windrichtung

Windgeschwindigkeitsgeber, Heavy Duty Ausführung

TF4035

Das Anemometer dient zur Erfassung und elektrischen Messwertübertragung der Windgeschwindigkeit.

Es ist konzipiert für einen breiten Einsatzbereich in der Meteorologie und im Umweltschutz, beispielweise in automatischen Wetterstationen, auf Flughäfen, Forschungsschiffen, Industrieanlagen, mobilen Messsystemen, Windkraftanlagen usw.. Aufgrund seiner robusten Konstruktion, seiner wasser- und schmutzabweisenden Oberfläche und der optional verfügbaren Zusatzheizung eignet sich das Gerät auch besonders für erschwerte Einsatzbedingungen, z.B. im Bereich der Windenergiemessungen oder an klimatisch extremen Standorten. Durch mehrere unterschiedliche, gleichzeitig verfügbare Ausgänge und weitere Optionen ist das Gerät besonders vielseitig verwendbar.

Mechanischer Aufbau und Wirkungsweise

Der Messwertgeber ist als Schalensternanemometer gebaut. Der 3-armige Schalenstern trägt Halbschalen aus witterungsbeständigem, schlagzähem Polypropylen. Die Welle aus nichtrostendem Stahl wird durch 2 abgedeckte Präzisionskugellager geführt, deren Ölfüllung über einen breiten Temperaturbereich eine nahezu konstante Viskosität aufweist. Das Gehäuse ist, ebenso wie die Nabe, aus einer speziell behandelten Aluminiumlegierung (seewasserbeständige Aluminiumlegierung Al Mg Si 1) mit wasserabweisenden und korrosionsschützenden Eigenschaften gefertigt.

Im Oberteil sitzt die Platine mit dem magnetischen Drehgeber-Chip. Durch den rotierenden Magneten auf der Welle wird ein der Windgeschwindigkeit proportionales magnetisches Drehfeld erzeugt.

Elektrischer Aufbau und Wirkungsweise

Der rotierende Magnet auf der Welle besteht aus einem magnetischen Nord- und Südpol. Es wird ein magnetisches Drehfeld senkrecht zur Wellenachse erzeugt. Dieses Drehfeld wird vom magnetischen Drehgeber-Chip auf der Platine erfasst. Dieser besteht aus 1024 Segmenten. Zur weiteren Signalverarbeitung werden die Drehfelddaten digitalisiert. Der Radius des Schalensterns ist so abgestimmt, dass eine Umdrehung einem Windweg von exakt 1,5 m entspricht.

Daraus folgt, bei einer Anzahl von 1024 Segmenten auf dem magnetischen Drehgeber, eine Auflösung von
1,5 / 1024 = 0,015 m Windweg. Die nachgeschaltete Elektronik bereitet das digitalisierte Messsignal auf, so dass ein Analogausgang zur Verfügung steht

  • technische Spezifikation
  • Ausführungen
  • Messmethode: magnetisch, kontaktfrei
  • Messbereich: 0,3...60 m/s
  • max. Belastbarkeit: 100 m/s
  • Anlaufwert: < 0,5 m/s gem.
    ICAO Richtlinie für Flughäfen
  • Trägheitslänge: bei v = 5 m/s: < 2,5 m
  • Genauigkeit: +/- 0,3 m/s;
    bei v > 15 m/s 2 % v. E.
  • Vesorgung: Elektronik:
    12...28 VDC; ca. 50 mA

    Heizung:
    24 VDC; 0,7 A
  • Ausgang: Analog
    0...60 m/s = 0...10 V / 0...20 mA / 4...20 mA
  • zul. Bürde: ca. 400 Ω
  • zul. Umgebungs-temperaturbereich: -20...+80 °C
    -40...+80 °C (Heizung)
  • Heizung: thermostatisch geregelt,
    max. 15 W
    (4037.1010 / .1210 / .1410)
  • Anschluss: Steckverbindung, Metall
    IP 67, im gesteckten Zustand
  • Gehäusematerial: Aluminiumlegierung
  • Schutzart: IP65, im aufrechten Einbauzustand
  • Abmessungen: Länge: ca. 275 mm
    Schalenstern-Ø: 224 mm
    max. Gehäuse-Ø: 80mm
    Aufnahmezapfen: Ø 34 x 40 mm
    Gewicht: ca. 0,685 Kg
  • Normenüberein- stimmung: WMO Guide No. 8/7th ed.
    VDI 3786, T.2, 12/2000
    MEASNET
    ICAO Annex 3, Attachment A
  • merken 4037.1000Datenausgang 0…10 V (Versorgung: 20…28 VDC)
  • merken 4037.1200Datenausgang 0…20 mA (Versorgung: 12…28 VDC)
  • merken 4037.1400Datenausgang 4…20 mA (Versorgung: 12…28 VDC)
  • merken 4037.1010beheizt 0…10 V (Versorgung: 20…28 VDC)
  • merken 4037.1210beheizt 0…20 mA (Versorgung: 12…28 VDC)
  • merken 4037.1410beheizt 4…20 mA (Versorgung: 12…28 VDC)
zurück weiter

4037

P4035

Heavy Duty Version

Wndrichtung und Windgeschwindigkeit Kombiniert

P8

Windrichtung und Windgeschwindigkeit
sind breits auf einem L-Rohr befestigt.
Wir empfehlen die zusätzliche Installation
eines Blitzableiters.

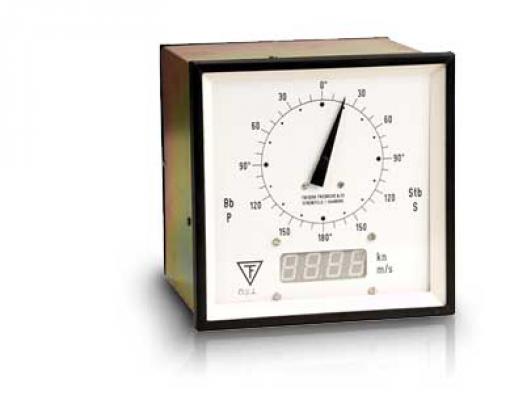

kombiniertes Anzeigegerät
