Anemometer zur Bestimmung der Windgeschwindigkeit und Windrichtung
Anemometer
Das Gerät dient zur Erfassung und elektrischen Messwertübertragung der Windgeschwindigkeit.
Es ist konzipiert für einen breiten Einsatzbereich in der Meteorologie und im Umweltschutz, beispielweise in automatischen Wetterstationen, auf Flughäfen, Forschungsschiffen, Industrieanlagen, mobilen Messsystemen usw.. Durch mehrere unterschiedliche, gleichzeitig verfügbare Ausgänge ist das Gerät besonders vielseitig verwendbar. Der Messwertgeber ist als Schalensternanemometer gebaut. Der 3-armige Schalenstern trägt Halbschalen aus witterungsbeständigem Polypropylen. Die Welle aus nichtrostedem Stahl wird durch 2 abgedeckte Präzionskugellager geführt, deren Ölfüllung über einen breiten Temperaturbereich eine nahezu konstante Viskosität aufweist. Die Lager werden axial durch Seegerringe gehalten. Das Gehäuse, ebenfalls aus Polcarbonat, ist in der Mitte geteilt, so dass sich ein Unterteil und ein Oberteil ergibt. Beide Teile sind mittels Feingewinde miteinander verschraubt und lassen sich im Bedarfsfall ohne Werkzeug öffnen.Der Sockel besitzt einen ∅ von 34 mm und dient zur Befestigung an einen Haltearm o. ä.. Am unteren Ende des Sockels befindet sich der Einbaustecker. (Eine Kupplungsdose für das Anschlusskabel wird mitgeliefert). Im Oberteil sitzt die Platine mit der Reflexlichtschranke.
Durch die rotierende Reflexscheibe auf der Welle wird eine der Windgeschwindigkeit proportionale Frequenz erzeugt. Das Gerät wird mit eingebauter Heizung geliefert, die im Gehäuseoberteil liegt und über einen Thermostaten geregelt wird.
- Ausführungen
4034
Windgeschwindigkeitsgeber
4400
Kombinierter Messwertgeber. Die Instrumente sind bereits auf einem Tragrohr in L-Form montiert
4034

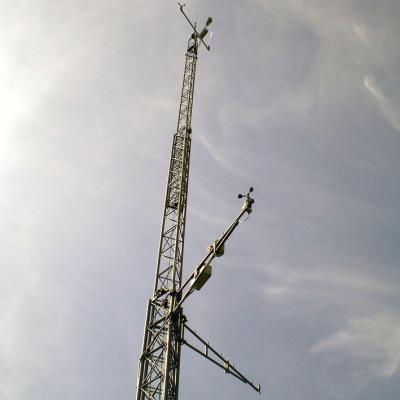

Windmessgeräte an einem Gittermast auf Traversen befestigt
