Anemometer zur Bestimmung der Windgeschwindigkeit und Windrichtung
Windrichtung
Das Gerät dient zur Erfassung und elektrischen Messwertübertragung der Windrichtung. Es ist konzipiert für einen breiten Einsatzbereich in der Meteorologie und im Umweltschutz, auf Flughäfen, Forschungsschiffen, Industrieanlagen, mobilen Messsystemen usw..
Durch mehrere unterschiedliche, gleichzeitig verfügbare Ausgänge ist das Gerät besonders vielseitig verwendbar
Mechanischer Aufbau und Wirkungsweise
Der Messwertgeber arbeitet mit einer Windfahne, die sich durch den auftretenden Winddruck stets parallel zur örtlichen Windrichtung ausrichtet. Die Lage der Windfahne wird über eine Welle übertragen.
Die Windfahne besteht aus eloxiertem Aluminium, der Arm und das Gegengewicht aus nichtrostendem Stahl. Der Drehkopf besteht aus Aluminium und wird mit Hilfe einer Sechskantmutter auf der Übertragungswelle festgesetzt. Um nach erfolgter Nordjustierung bei einem evtl. Austausch der Windfahne deren korrekte Lage reproduzierbar zu machen, ist auf der Welle ein Stift vorhanden, der beim Aufsetzen des Drehkopfes in die entsprechende Nut eingerastet. Die Übertragungswelle besteht aus nichtrostendem Stahl und wird in zwei abgedeckten Präzisionskugellagern geführt, deren Ölfüllung über einen breiten Temperaturbereich eine nahezu konstante Viskosität aufweist. Die Lager werden axial durch Seegerringe gehalten. Am unteren Ende der Welle befindet sich die Codescheibe, die sich zwischen Sende- und Empfängerplatine bewegt. Entsprechend dem 8 Bit Gray Code auf der Scheibe wird dann die Winkelstellung erkannt.
- technische Spezifikation
- Ausführungen
- Abmessungen: 436 mm hoch, Drehradius der Fahne ca. 350 mm
- Gewicht: ca. 0,9 kg
- Befestigung: Zapfen ∅ 34 x 40 mm
- Anschluss: Steckverbindung, Metall, Schutzart IP 67
- Heizung: 12 V / 6 W; thermostatgeregelt
- Betriebstemperatur: -35...+80 °C
- max. Belastbarkeit: 60 m/s
- Anlaufwert: 0,2 m/s bei 90 ° Anfangsauslenkung
- Dämpfungsgrad: 0,57 bei v = 3 m/s und Anfangsauslenkung = 15 °
- 4121 Geber mit Ringpotentiometer:
- Messbereich: 1...359°
- Potentiometer: 1000 Ω, lin. ± 0,3 %
- Versorgung: 12 V DC, max. 1,5 W
- 4122 Geber mit digitalem Gray Code:
- Messbereich: 0...360°
- Ausgang: 4122.0000: 8 bit Gray Code, TTL, seriell 600 Bd
4122.1000: 8 bit Gray Code, TTL, seriell 600 Bd sowie analog 0...20 mA, 4...20 mA und 3 Phasensignal für Analoginstrumente - Versorgung: 4122.0000: 12...30 V DC, ca. 0,5 mA
4122.1000: 12...30 V DC, ca. 60 mA - zul. Bürde: ca. 400 Ω
4122
Messwertgeber zur elektrischen Messwertübertragung der Windrichtung
4400

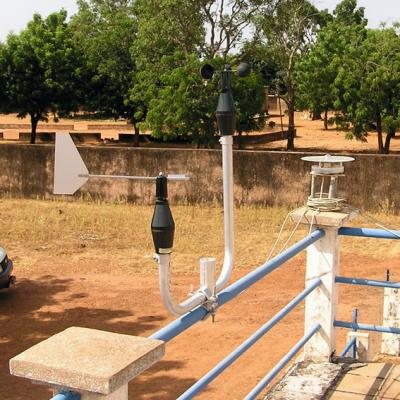

Kombination aus einem Windrichtungsgeber und einem Windgeschwindigkeitsgeber bereits auf einem L-Tragrohr befestigt. Wir empfehlen die zusätzlich Installation eines Blitzableiters.
4122 und 4034
Die beiden Messgeräte sind auf einem U-Rohr befestigt
