Druckkammer kompakt, Automatikbetrieb

Die Druckkammer Typ 8709 ist eine Druck/Vakuumkammer zum Prüfen barometrischer Instrumente (Aneroidbarometer, Barogeber, Barographen usw.).

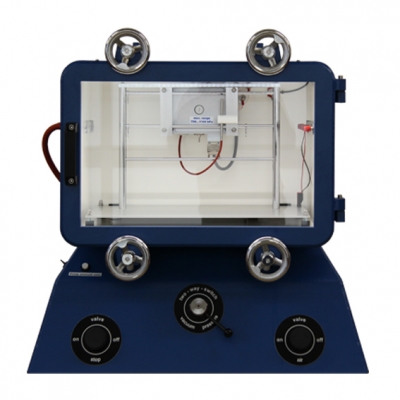

Mittels einer Stahltür mit großer Sichtscheibe wird die Druckkammer luftdicht verschlossen. An der rechten Seite befinden sich die elektrischen Durchführungen. Zum Anschluss eines Prüfbarometers bzw. anderer externer Geräte befinden sich auf der linken Druckkammerseite zwei Luftdurchführungen (NW 10). An der Frontseite des Sockels befinden sich die Hauptbedienungselemente: Das Umschaltventil, das Regelventil für den Pumpenanschluss, das Regelventil, das die Zufuhr von Außenluft in die Druckkammer reguliert bzw. unterbricht und der Drucktaster für die Betätigung der Druck / Vakuumpumpe.

Zubehör:

8712.0000: Rütteltisch

8720.2000: Schwerlasttisch

8777.5000: Tischgehäuse für Typ 8700 / 8710, Automatiksteuerung

Messleitungssatz

technische Spezifikation
Ausführungen

Arbeitsbereich: 500...1100 hPa, andere Bereiche auf Anfrage
Prüfraumabmessungen: ca. 550 x 350 x 350 mm
Prüfraumvolumen: ca. 65 l

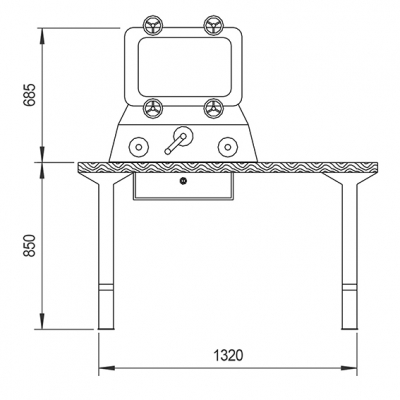

Standfläche: 760 x 510 mm
Gewicht: ca. 107 kg

merken 8709.0000Druckkammer, kompakte Ausführung, Automatikbetrieb inkl. Druckpumpe und Beleuchtung

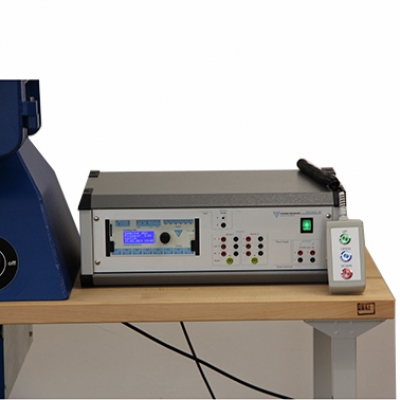

merken 8777.5000Tischgehäuse/Automatiksteuerung für die Druckkammer
