Prüfung & Kalibrierung

Labore und Prüfvorrichtungen zur Kalibrierung von meteorologischen Sensoren aller Art

Druckkammer

TF8700web3

Die Druck-Vakuumkammer ist zum Prüfen von digitalen und/oder analogen (Quecksilber) Drucksensoren geeignet. Die Prüfkammer besteht aus einem zylindrischen Stahlkörper mit aufgesetztem Flansch. Mittels einer Stahltür mit großer Sichtscheibe wird die Druckkammer luftdicht verschlossen. An der rechten Seite befinden sich die elektrischen Durchführungen. An der linken Seite befinden sich zwei Luftdurchführungen NW10 zum Anschluss an Hg-Prüfbarometer. Die Bedienungselemente befinden sich an der Frontseite.  Weiteres Zubehör finden Sie unter den Ausführungen.



Zubehör:

8701.0000: Aufsatzhaube

8720.2000: Schwerlasttisch

8777.5000: Tischgehäuse für Typ 8700 / 8710, Automatiksteuerung

Messleitungssatz



  • technische Spezifikation
  • Ausführungen
  • Arbeitsbereich: 100...1100 hPa, andere Bereiche auf Anfrage
  • Abmessungen: 1150 x 850 x 830 mm
  • Gewicht: ca. 225 kg
  • Standfläche: 770 x 520 mm
  • Prüfraumvolumen: 234 l
  • merken 8700.0000Druck-Vakuumkammer
  • merken 8777.0000Tischgehäuse für Druckkammer Typ 8700 / 8710
  • merken 8777.0001Tischgehäuse
  • merken 8777.5000Tischgehäuse/Automatiksteuerung für Druckkammer Typ 8700 / 8710
zurück weiter

8700

P8700web3

Druckkammer mit Schwerlasttisch und Tischgehäuse

8700

P6

Barograph Typ 5016 in der Prüfkammer

8700

P6Druckkammer2

Druckkammer ohne Aufsatzhaube

8700

P8700Druckkammer

Tischgehäuse 8777.5000

WEBFront87775000 mit Fhler3

Vorderseite

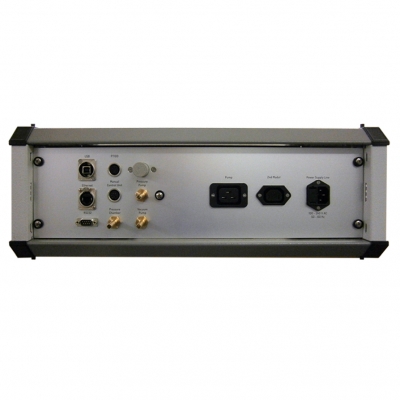

Tischgehäuse 8777.5000

WEBRckseite87775000 mit Fhler3

Rückseite

8700.5000

P5Steuerung2

Handsteuerung
