Temperaturfühler 5 cm über Boden

Der Temperatursensor Typ 2014 dient zur Messung der Lufttemperatur 5 cm über dem Erdboden.

Typische Applikationen hierfür sind der Einsatz auf Flughäfen oder für agrarmeteorologische Anwendungen.

Als Messfühler wird ein hartglasgekapselter Platinwiderstand Pt 100 nach DIN 60751 B, 1/3 Toleranz, eingesetzt, der in 3- oder 4- Leiterschaltungen angeschlossen wird.

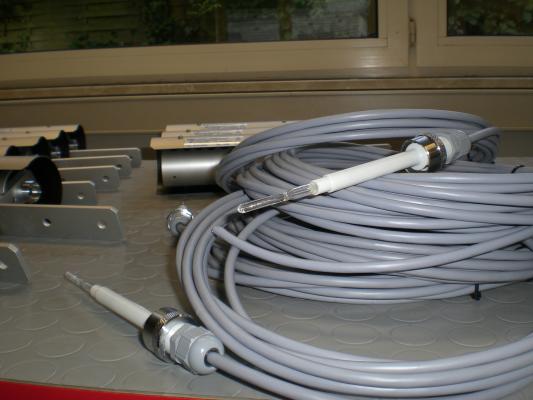

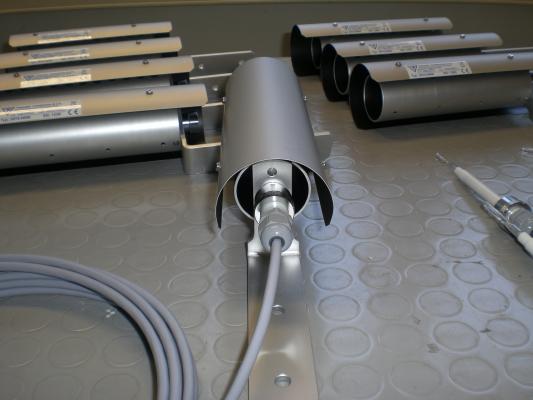

Der Messfühler sitzt auf einem Kunststoffschaft und ist serienmäßig mit einem 5 m langen, abgeschirmten Kabel 4 x 0,5 mm² ausgerüstet. Mit Hilfe einer gerändelten Überwurfmutter kann der Fühler ohne Werkzeug im Gehäuse befestigt bzw. gelöst werden.

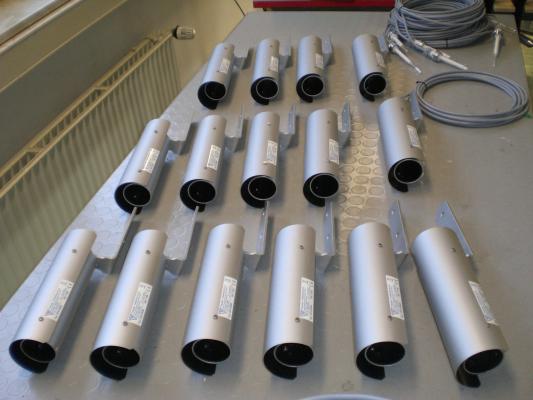

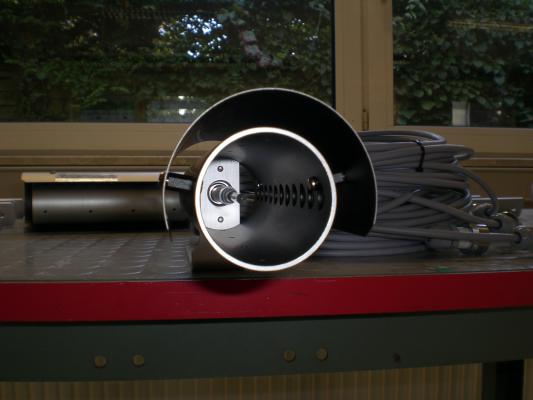

Das Gehäuse besteht aus einem inneren Strahlungsschutzrohr, sowie einem zusätzlichen äußeren Strahlungsschutzdach, so dass der Einfluss von Wärmestrahlung auf die Temperaturmessung weitestgehend verhindert wird.

Zur Befestigung am Boden dient ein stabiler Winkel aus Aluminium, mit Bohrungen d = 8,5 mm.

Alle Bauteile sind korrosionsbeständig ausgeführt (Kunststoff, Al Mg 3 eloxiert, Messing verchromt) und bedürfen keinerlei Wartung, außer einer gelegentlichen Reinigung.

Installation

Das Gerät kann mit Hilfe der mitgelieferten Erdnägel auf dem Erdboden befestigt werden, so dass der Messfühler waagerecht exakt 5 cm über dem Boden liegt.

technische Spezifikation
Ausführungen

Temperaturfühler: Platin-Messwiderstand Pt 100 nach DIN 60751 B, 1/3 Toleranz
Zuleitung: 4 x 0,5 mm² abgeschirmtes Kabel
Kabellänge: 5 m
Abmessungen: 333 x 75 x 90 mm
Gewicht: ca. 1000 Gramm

merken 2014.0000Temperaturfühler 5 cm über Boden, mit doppeltem Strahlunsschutz
merken 2014.1000Lufttemperaturgeber 5 cm über Boden, verstellbar, mit Schutzkorb und Erdspieß
