Temperatur

Digitale Temperaturfühler und konventionelle Thermometer

Temperaturfühler in Strahlungsschutzhütte

TF203320pro2

Im Temperaturgeber 2033 wird als Messfühler ein Platinwiderstand Pt 100 nach DIN 60751 B, 1/3 Toleranz, eingesetzt, der in 4-Leiterschaltung angeschlossen wird, einschl. Messkabel, 5 m.

Der Messfühler ist in einen Kunststoffschaft eingegossen und wird mit Hilfe einer Kabelverschraubung PG 16 im unteren Teil befestigt.

Zur Befestigung dient eine Lasche mit 2 Befestigungsbohrungen, in 30 mm Abstand, für M8-Schrauben.

Die dazugehörige Strahlungsschutzhütte verhindert Witterungs- und Strahlungseinflüsse auf die Messung. Die Hütte ist aus mehreren Einzellamellen aus einem speziellen weiß durchgefärbten Kunststoff hergestellt

Wir bieten Ihnen auch eine Ausführung mit elektrischer Ventilation an, um auch bei Windstille exakte Temperaturwerte zu erhalten. Die Ventilationsgeschwindigkeit beträgt ca. 3 m/s.

Zusätzlich gibt es alle Ausführungen auch mit Messumformer; dieser befindet sich im Gehäuse unterhalb des Messfühlers. Es stehen Ausgänge 4...20 mA bzw. 0...10 V zur Verfügung.



  • technische Spezifikation
  • Ausführungen
  • Messfühler: Platin Messwiderstand Pt 100 nach DIN 60751B 1/3 Toleranz
  • Betriebstemperatur: -40...+60 °C
  • Anschlusskabel: LiY(C)Y, 4 x 0,5 mm²,
    Lüfter: LiYY, 2 x 0,25 mm²
  • Lüfter (nur Versionen 2033.1000, .1200, .1300): 12 V DC, ca. 70 mA
  • Messumformer, Betriebstemperatur: -40...+60 °C
  • Messumformer, Eingang: Pt 100, Messbereich -35...+45 °C
  • Messumformer, Ausgang: 4...20 mA oder 0...10 V; Vers. 10...35 V DC;
    bürdenabhängig (500 Ω...1,9 kΩ lin.)
  • Fehlergrenze: 0,25 %
  • Fehler durch Spannungsversorgung: < 50 ppm/V
  • Fehler durch Umgebungstemperatur: < 50 ppm/°C
  • EMV Emission: EN 50081-1
    EN 50082-2
  • Anschluss: 8-pol. Steckverbinder, IP 67
  • Abmessungen: Ø ca. 120 mm, H = 240 mm
  • Gewicht: max. 1,4 kg
  • merken 2033.0000Pt 100 in Strahlungsschutzhütte
  • merken 2033.1000Pt 100 in Schutzhütte, elektrisch ventiliert
  • merken 2033.0200Pt 100 in Strahlungsschutzhütte inkl. Messumformer 4...20 mA
  • merken 2033.1200Pt 100 in Strahlungsschutzhütte inkl. Messumformer 4...20 mA, elektrisch ventiliert
  • merken 2033.0300Pt 100 in Strahlungsschutzhütte, inkl. Messumformer 0...10 V
  • merken 2033.1300Pt 100 in Strahlungsschutzhütte, inkl. Messumformer 0...10 V, elektrisch ventiliert
zurück weiter

2030

P31

Temperaturgeber in Strahlungsschutzhütte

Schutzhütte

3030 im Feld

Sensor mit Schutzhütte im Einsatz

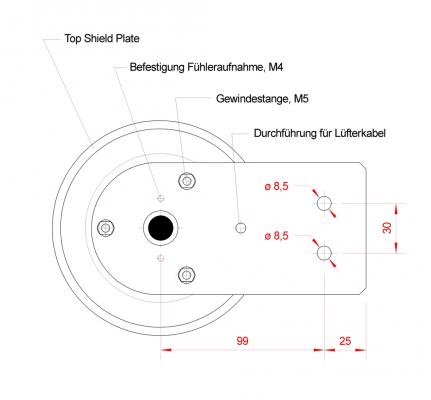

2030 Befestigung

2033Anschlussmae2

Montageplatte

Anschlussstecker

P2030Gegenstecker innen

Gegenstecker innen

Anschlussstecker

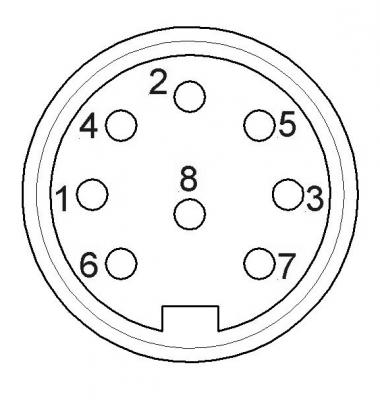

P2030BuchseMontageGegenstecker

Steckseite Buchse
